Jediné řádky zkříženého ložiska Dodavatelé

Jiangsu Manchen Transmission Technology Co., Ltd. Domov / Produkt / Jediné řádky zkříženého ložiska
  • Jediné řádky zkříženého ložiska
  • Jediné řádky zkříženého ložiska

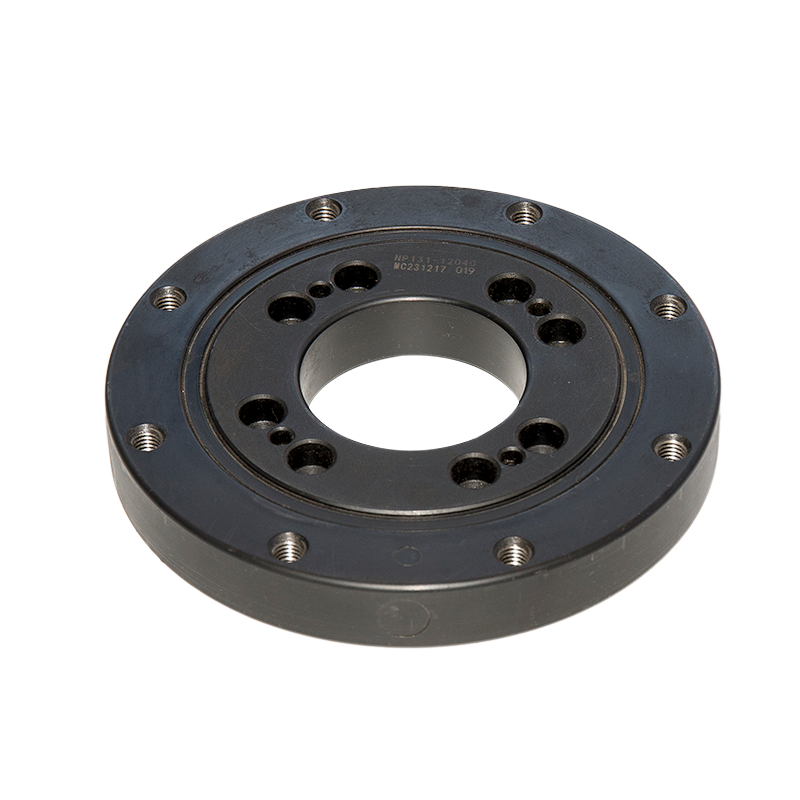

Jediné řádky zkříženého ložiska

Jednořadové ložisko zkřížené válečky využívá design s jednomístnými zkříženými válci, což nejen zvyšuje kapacitu nesoucí zátěž, ale také posiluje stabilitu zařízení. Přesná koordinace mezi válci a závodníky zajišťuje vysokou přesnost a hladkost během rotace, díky čemuž je naše zasahovací ložisko použitelné v různých oborech, jako jsou strojírenské stroje, výroba větrné energie, přístavní stroje a další.

Naše smetální ložisko s jedním řadou je známé pro svou vysokou kapacitu a spolehlivost přenášení zatížení. Konstrukce zkřížených válců umožňuje každému válci rovnoměrně sdílet zátěž, čímž se zvyšuje celkovou ložiskovou kapacitu. Tento návrh také snižuje koeficienty tření, minimalizuje ztrátu energie a zlepšuje účinnost zařízení. Flexibilní metody instalace se používají při navrhování ložiska s jedním řadou zkříženého válce, aby vyhovovaly různým potřebám uživatelů. Ať už je nainstalován vodorovně nebo svisle, lze jej snadno dosáhnout. Ložisko navíc prokazuje přizpůsobivost a zajišťuje stabilní provoz v drsných prostředích, jako jsou vysoké teploty, vysoká vlhkost a koroze. Údržbář-moudrý, náš design upřednostňuje pohodlí, umožňuje rutinní inspekce a údržbu jednoduchým a efektivním.

Naše zasahovací ložisko podléhá přísnému kontrole kvality a testování trvanlivosti, což zajišťuje spolehlivost a trvanlivost produktu v různých nepříznivých prostředích. Poskytujeme komplexní technickou podporu a služby přizpůsobení pro splnění konkrétních požadavků zákazníků a zajišťujeme, aby zákazníci dostávali vhodná řešení pro jejich aplikační scénáře. Výběr našeho rušení ložiska znamená zvolení pro vynikající výkon a kvalitní služby. Těšíme se na spolupráci s vámi na řízení úspěchu inženýrských projektů.

Kontaktujte nás Jiangsu Manchen Transmission Technology Co., Ltd.

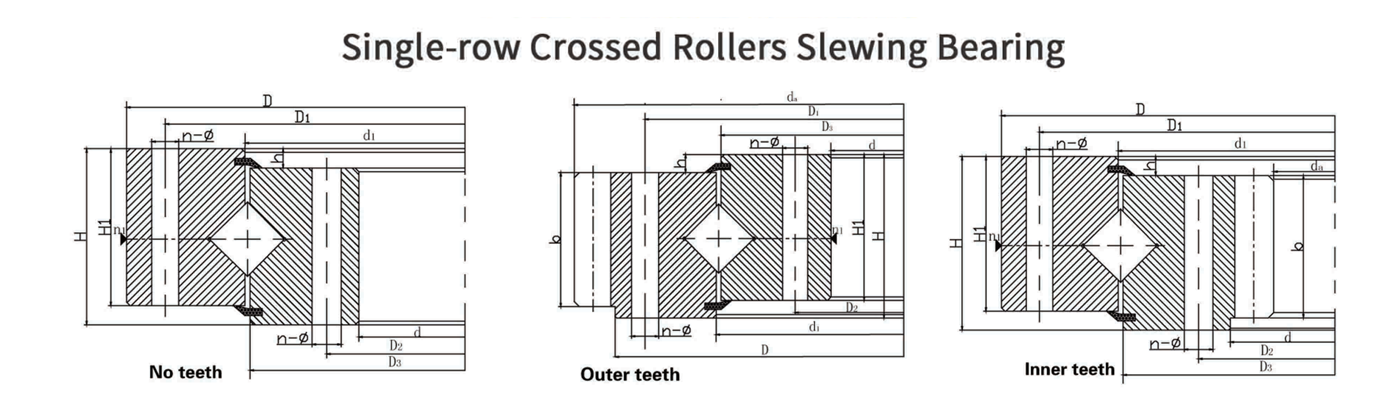

Technické charakteristiky

11 řAdy záklAdních pArAmetrů
Sériové číslo Základní velikost Velikost konfigurace Velikost montáže Strukturální velikost Převodovka Data vnějšího zařízení Údaje o vnitřním zařízení
Žádné zuby Vnější zuby Vnitřní zuby D d H D 1 D 2 Šroubová díra Šroubová díra n N1 D 3 d 1 H 1 h b m d a Z d a Z
Typ 0 Typ 123
D 0 D 0 D 0 ∅ ∅ T
1 110.25.500 111.25.500 113.25.500 602 398 75 566 434 18 M16 32 20 4 498 502 65 10 60 5 629 123 367 74
112.25.500 114.25.500 6 628.8 102 368.4 62
2 110.25.560 111.25.560 113.25.560 662 458 75 626 494 18 M16 32 20 4 558 562 65 10 60 5 689 135 427 86
112.25.560 114.25.560 6 688.8 112 428.4 72
3 110.25.630 111.25.630 113.25.630 732 528 75 696 564 18 M16 32 24 4 628 632 65 10 60 6 772.8 126 494.4 83
112.25.630 114.25.630 8 774.4 94 491.2 62
4 110.25.710 111.25.710 113.25.710 812 608 75 776 644 18 M16 32 24 4 708 712 65 10 60 6 850.8 139 572.4 96
112.25.710 114.25.710 8 854.4 104 571.2 72
5 110.28.800 111.28.800 113.28.800 922 678 82 878 722 22 M20 40 30 6 798 802 72 10 65 8 966.4 118 635.2 80
112.28.800 114.28.800 10 968 94 634 64
6 110.28.900 111.28.900 113.28.900 1022 778 82 978 822 22 M20 40 30 6 898 902 72 10 65 8 1062.4 130 739.2 93
112.28.900 114.28.900 10 1068 104 734 74
7 110.28.1000 111.28.1000 113.28.1000 1122 878 82 1078 922 22 M20 40 36 6 998 1002 72 10 65 10 1188 116 824 83
112.28.1000 114.28.1000 12 1185.6 96 820.8 69
8 110.25.1120 111.28.1120 113.28.1120 1242 998 82 1198 1042 22 M20 40 36 6 1118 1122 72 10 65 10 1298 127 944 95
112.25.1120 114.25.1120 12 1305.6 106 940.8 79
9 110.32.1250 111.32.1250 113.32.1250 1390 1110 91 1337 1163 26 M24 48 40 5 1248 1252 81 10 75 12 1449.6 118 1048.8 88
112.32.1250 114.32.1250 14 1453.2 101 1041.6 75
10 110.32.1400 111.32.1400 113.32.1400 1540 1260 91 1487 1313 26 M24 48 40 5 1398 1402 81 10 75 12 1605.6 131 1192.8 100
112.32.1400 114.32.1400 14 1607.2 112 1195.6 86
11 110.32.1600 111.32.1600 113.32.1600 1740 1460 91 1687 1513 26 M24 48 45 5 1598 1602 81 10 75 14 1817.2 127 1391.6 100
112.32.1600 114.32.1600 16 1820.8 111 1382.4 87
12 110.32.1800 111.32.1800 113.32.1800 1940 1660 91 1887 1713 33 M24 48 45 5 1798 1802 81 10 75 14 2013.2 141 1573.6 113
112.32.1800 114.32.1800 16 2012.8 123 1574.4 99
13 110.40.2000 111.40.2000 113.40.2000 2178 1825 112 2110 1891 33 M30 60 48 8 1997 2003 100 12 90 16 2268.8 139 1734.4 109
112.40.2000 114.40.2000 18 2264.4 123 1735.2 97
14 110.40.2240 111.40.2240 113.40.2240 2418 2065 112 2350 2131 33 M30 60 48 8 2237 2243 100 12 90 16 2492.8 153 1990.4 125
112.40.2240 114.40.2240 18 2498.4 136 1987.2 111
15 110.40.2500 111.40.2500 113.40.2500 2678 2325 112 2610 2391 33 M30 60 56 8 2497 2503 100 12 90 18 2768.4 151 2239.2 125
112.40.2500 114.40.2500 20 2776 136 2228 112
16 110.40.2800 111.40.2500 113.40.2500 2978 2625 112 2910 2691 33 M30 60 56 8 2797 2803 100 12 90 18 3074.4 168 2527.2 141
112.40.2800 114.40.2800 20 3076 151 2528 127
17 110.50.3150 111.50.3150 113.50.3150 3376 2922 134 3286 3014 45 M42 84 56 8 3147 3153 122 12 110 20 3476 171 2828 142
112.50.3150 114.50.3150 22 3471.6 155 2824.8 129
18 110.50.3550 111.50.3550 113.50.3550 3776 3322 134 3686 3414 45 M42 84 56 8 2547 3553 122 12 110 20 3976 191 3228 162
112.50.3550 114.50.3550 22 3889.6 174 3220.8 147
19 110.50.4000 111.50.4000 113.50.4000 4226 3772 134 4136 3864 45 M42 84 60 10 3997 4003 122 12 110 22 4329.6 194 3660.8 167
112.50.4000 114.50.4000 25 4345 171 3660 147
20 110.50.4500 111.50.4500 113.50.4500 4726 4272 134 4636 4364 45 M42 84 60 10 4497 4503 122 12 110 22 4835.6 217 4166.8 190
112.50.4500 114.50.4500 25 4845 191 4160 167
HJ řada základních parametrů
Sériové číslo Základní velikost Velikost konfigurace Velikost montáže Strukturální velikost Převodovka Data vnějšího zařízení Údaje o vnitřním zařízení
Žádné zuby
D L mm 		Vnější zuby
D L mm 		Vnitřní zuby
D L mm 		D
mm 		d
mm 		H
mm 		D 1
mm 		D 2
mm 		n ∅
mm 		N1 d 1
mm 		D 3
mm 		H 1 h b
mm 		x m
mm 		D a
mm 		Z D a
mm 		Z
1 HJB.20.625 HJW.20.625 Hjn.20.625 725 525 80 685 565 18 16 3 627 623 68 12 60 -1.4 5 751.9 146 498.8 101
Hjw.20.625a Hjn.20.625a ➕11.15 6 755.5 122 498.7 84
2 HJB.20,720 H.IW.20.720 HJN 20.720 820 620 80 780 660 18 16 3 722 718 68 12 60 -1.4 6 860.3 139 586.6 99
Hjw.20.720a Hun.20.720a -1 8 861.1 104 582.3 74
3 HJB.30.820 HJW.30.820 HJN.30.820 940 705 95 893 749 24 20 4 822 818 83 12 70 -1.4 6 980.6 1.59 661.5 112
Hjw.30.820a Hjn.30.820a -1 10 986.2 95 658 67
4 HJB.30.880 HJW.30.880 HJN 30 830 1000 760 95 956 800 24 20 4 882 878 83 12 70 ➕1.15 8 10475 127 7182 91
HJW.30.800A Hjn.30.830a -10 10 10463 101 707 b 72
5 HJB.30.1020 HJW.30.1020 HJN 30.1020 1170 675 95 1120 930 24 22 4 1022 1018 80 15 70 -1.4 8 1219.3 148 820.1 105
HJW 30.1020A Hjn.30.1020a ➕1.15 18 12192 118 827.8 84
6 HJ8.36.1220 HJW.38.1220 HJN.36.1220 1365 1075 120 1310 1100 36 24 6 1222 1218 105 15 90 -1.4 10 1424.3 138 1027.8 104
HJW 36.1220a HJN 36.1220a -1 12 1435.9 116 1017.8 88
7 HJB.36.1250 HJW.36.1250 HJN.36.1250 1400 1090 120 1350 1150 36 26 6 1252 1248 105 15 90 -0,35 10 1443 143 1037 105
HJW.36.1250A Hun.36.1250A -1 12 1449.8 117 1036.8 88
8 HJB.36.1435 HJW.36.1435 HJN.36.1435 1595 1278 120 1535 1335 36 26 6 1437 1433 105 15 90 ➕1.15 12 16555 134 12212 108
HJW.38.1435A HJN 36.1435A -1 14 1661.2 115 1214.8 83
9 HJB.45.1540 HJW.45.1540 HJN.45.1540 1720 1360 140 1660 1420 42 26 6 1543 1537 122 18 110 -1.4 12 1780.8 144 1298.1 109
HJW.45.1540A HJN.45.1540A ➕1.15 14 1781.1 124 1201 93
10 HJB.45.1700 HJW 45,1700 Hjn. 45,1700 1875 1525 140 1815 1585 42 28 6 1700 1679 122 18 110 ➕1.15 14 1948.4 135 1452.7 105
HJW.45.1700A HJN.45.1700A ➕1.15 16 1950.8 118 1452.3 92

Doporučené produkty

Zůstat v kontaktu

SUBMIT
O nás
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Společnost Jiangsu Manchen Transmission Technology Co., Ltd byla založena v roce 2019. Jsme spolehlivé třířadé roletové zabité ložiska (13 řady) výrobce a dodavatel v Číně. Jsme také profesionálním výrobním podnikem, který integruje design, výzkum a vývoj, výrobu a prodej. Společnost se nachází ve městě Huangtu ve městě Jiangyin, provincie Jiangsu, s velmi pohodlnou dopravou. Společnost má zralé technické podmínky a dobře vybavené vybavení. Jeho výrobky se široce používají v průmyslových robotech, zdravotnických zařízeních, strojírenských strojích, přístavních strojích, zařízení na ochranu životního prostředí, fotovoltaickém průmyslu a dalších oborech. Společnost vždy dodržuje firemní firemní filozofii „nejprve kvalitní spolupráce s oboustranně výhodnou spolupráci“, aby poskytovala vysoce kvalitní služby a spolehlivé produkty pro nové i staré zákazníky. Poskytněte podnikům celou řadu řešení, která jim pomohou zlepšit jejich úroveň řízení a výrobní kapacitu, aby podniky mohly vždy udržovat konkurenceschopnost v tvrdé konkurenci na trhu a dosáhnout rychlého a stabilního rozvoje podniků.

Certifikát Honor
Zprávy
Znalosti produktu

Metody pro zlepšení zatížení a přesnosti ložisků z překročených válečků s jedním řadou

Zlepšení nakládky a přesnosti Jednořadová zkřížená ložiska Zahrnuje optimalizaci různých návrhů, výroby a operačních faktorů. Zde je několik metod, jak tyto atributy vylepšit:
Výběr materiálu: Materiály s vysokou pevností: Pro zvýšení nákladové kapacity a trvanlivosti používejte vysoce pevné materiály odolné proti opotřebení, jako jsou pokročilé ocelové slitiny nebo kompozity.
Surface Treatments: Apply surface treatments or coatings, such as nitriding or hardening, to enhance the hardness and wear resistance of the bearing components.Precision Manufacturing:High-Precision Machining: Utilize advanced machining techniques and equipment to achieve high precision in manufacturing the raceways and rollers, ensuring tight tolerances and smooth surfaces.Rigorous Quality Control: Implement stringent quality control measures to detect and correct any deviations or defects during the výrobní proces.
Vylepšený design: Optimalizovaná geometrie válce: návrhové válečky s optimalizovanými geometriemi pro zlepšení distribuce zátěže a snížení lokalizovaných koncentrací napětí. To může zvýšit jak nakládací kapacitu, tak přesnost. Zlepšený design závody: Zajistěte, aby závody byly navrženy s přesnými profily pro snížení tření a opotřebení, což může přispívat k lepšímu zpracování zatížení a přesnému pohybu.
Mazání: Pokročilá maziva: Používejte vysoce kvalitní lubrikanty s vhodnými viskozity a přísadami ke snížení tření a opotřebení, což pomáhá udržovat jak nakládací kapacitu, tak přesnost. Nesrovnávání nebo nesrovnalosti, které by mohly ovlivnit výkon a přesnost. Aktuální zarovnání: Správně zarovnejte ložisko během instalace, aby bylo zajištěno rovnoměrné rozdělení zatížení a zabránilo zbytečným napětím, které by mohlo ohrozit zatížení a přesnost.
Distribuce zatížení: Jednotné rozdělení zatížení: Navrhněte ložisko a jeho montáž pro podporu jednotného rozložení zátěže ve všech válcích, snižování rizika lokalizované přetížení a zlepšení celkové zatížení. Minimizujte zatížení momentu: Pokud je to možné, minimalizujte momentální zatížení a excentricita, která může ovlivnit zatížení a přesnost ložiska.
Řízení teploty: Kontrola teploty: Implementujte opatření k řízení provozních teplot, protože nadměrné teplo může ovlivnit výkon maziva a vlastnosti materiálu, potenciálně ovlivňující zatížení a přesnost. Úvahy o expanzi.
Postupy údržby: Pravidelné inspekce: Provádějte pravidelné inspekce, abyste detekovali časné známky opotřebení, poškození nebo nesouladu. Okamžité řešení těchto problémů může pomoci udržet nakládací kapacitu a přesnost. Prevenciální údržba: Postupujte podle plánu preventivní údržby, který zahrnuje mazání, čištění a úpravy, abyste zajistili optimální výkon.
Pokročilé technologie: Analýza konečných prvků (FEA): Použijte FEA a další simulační nástroje během fáze návrhu k predikci a optimalizaci distribuce zátěže, napětí a výkonu funkcí ložiska. Innovativní design: Prozkoumejte začlenění pokročilých konstrukčních prvků, jako jsou vylepšené těsnění nebo tlumicí systémy, ke zlepšení manipulace a přesnosti zatížení.
Přizpůsobení: Roztoky přizpůsobené: Přizpůsobte konstrukci ložiska tak, aby splňoval specifické požadavky na aplikaci, včetně kapacit zatížení a přesných úrovní. Řešení přizpůsobené mohou řešit jedinečné výzvy a zvyšovat celkový výkon. Vytváření a odborné znalosti: Odbornost v instalaci: Zajistěte, aby instalace prováděla vyškolená odborníci s odborností při manipulaci a založení vysoce přesných ložisek. Kontinuální zlepšení: Zůstaňte aktualizovány s průmyslovými postupy a začleňují do konstrukce, výroby a procesů údržby.
Zlepšení zatížení a přesnosti jednorodiných ložisek zkřížených válečků zahrnuje optimalizaci výběru materiálu, výrobní procesy, návrhové funkce a postupy údržby. Řešením těchto oblastí můžete zvýšit výkonnost, trvanlivost a přesnost ložiska a zajistit, aby splňovala požadavky různých aplikací s vysokým zatížením a vysoce přesné.

Výhody používání jednorodiných překročených ložisek ve vysoce přesných aplikacích

Jednořadová zkřížená ložiska jsou zvláště výhodné ve vysoce přesných aplikacích kvůli jejich jedinečným charakteristikám designu a výkonu. Zde jsou klíčové výhody:
Vysoká přesnost a přesnost: Minimální rotační vůle: Konstrukce zkříženého válce má střídavá ortogonální uspořádání válců válců, což snižuje rotační vůli a poskytuje vysokou rigiditu. To vede k přesnému polohování a hladkému rotačnímu pohybu, který je zásadní pro vysoce přesné aplikace, jako je robotika, lékařské vybavení a letecké systémy. Redukovaná deformace při zatížení: zkřížené uspořádání válce distribuuje rovnoměrněji zatížení, což minimalizuje deformaci ložiska při různých zátěžích a zajišťuje konzistentní přednost.
Vysoká zatížení ve všech směrech: Kombinovaná manipulace s zatížením: Jednořadová zkřížená ložiska pro zapínání válce mohou díky jejich jedinečnému designu současně zvládnout axiální, radiální a momentální zatížení. To je zvláště užitečné v aplikacích, které zažívají vícesměrové síly nebo dynamické zatížení. Distribuce zatížení sOptimalizovaná: Křížené uspořádání válců poskytuje větší kontaktní povrch a lepší rozdělení zatížení ve srovnání s kulovými ložisky, což zvyšuje jak radiální i axiální zatížení.
Kompaktní design: Uspořádání prostoru: Konstrukce jednorodiných překročených ložisků pro překročení válce umožňuje kompaktnější sestavu ve srovnání s jinými typy ložisek, které vyžadují více řádků nebo větších rozměrů pro podobné kapacity zatížení. To je prospěšné pro vysoce přesné aplikace, kde jsou prostorem a hmotnost omezení, například u chirurgických robotů nebo kompaktní průmyslové stroje.
Vysoká tuhost: Zvýšená tuhost: Konstrukce zkříženého válce ze své podstaty poskytuje vyšší tuhost a tuhost ve srovnání s kuličkovými ložisky. Tato rigidita snižuje vychýlení ložiska při zatížení, což je rozhodující pro udržení přesnosti v aplikacích, jako jsou stroje CNC, kde i malé pohyby mohou ovlivnit přesnost obrábění.
Hladký a stabilní pohyb: Snížené tření a vibrace: jedinečný válcovací kontakt zkřížených válcových ložisek má za následek nižší tření a menší vibrace během provozu. To vede k plynulejšímu a stabilnějšímu pohybu, který je nezbytný pro vysoce přesné aplikace, jako jsou měření přístrojů a zobrazovací zařízení. Provoz šumu: Hladký pohyb válců snižuje provozní šum, takže je ideální pro aplikace, které vyžadují tiché provoz, jako jsou lékařské diagnostické zařízení.
Dlouhá životnost služby: Snížená opotřebení: Optimální rozdělení zátěže a snížené tření v ložiscích pro zabití válečků s jedním řadou vede k menšímu opotřebení komponent ložisek. To se promítá do delší životnosti, která je prospěšná pro aplikace vyžadující vysokou spolehlivost a nízkou údržbu. Bezrázová údržba: Vzhledem k jejich trvanlivosti a stabilitě tato ložiska často vyžadují méně časté údržby, což v kritických operacích snižuje prostoje.
Versatility Across Applications:Adaptable to Various Conditions: The ability to handle both high loads and maintain high precision makes single-row crossed roller slewing bearings suitable for a wide range of high-precision applications, from robotic arms to optical equipment and semiconductor manufacturing.Customization for Specific Needs: These bearings can be customized in terms of size, preload, and material to meet specific application requirements, providing further versatility and adaptability.
Vysoká spolehlivost v kritických aplikacích: Konzistentní výkon: Konstrukce zajišťuje spolehlivý a opakovatelný výkon, který je zásadní v kritických aplikacích, kde přesnost a spolehlivost jsou neegotiokovatelná, například v chirurgické robotice nebo systémech polohování satelitních.
Vylepšená bezpečnost a kontrola: Vylepšené bezpečnostní prvky: V aplikacích, jako je lékařská nebo letecký průkaz, kde je bezpečnost prvořadá, vysoká přesnost a spolehlivost překročených ložisků snižujících se snižuje riziko nesprávných funkcí, zajišťuje bezpečnější provoz.
Ložiska pro překročení válce s jedním řadou poskytují řadu výhod ve vysoce přesných aplikacích, včetně vysoké zatížení, kompaktního designu, vysoké rigidity, hladkého pohybu, dlouhé životnosti a všestrannosti. Díky těmto atributům jsou vynikající volbou pro průmyslová odvětví, kde jsou kritické přesnosti, spolehlivost a efektivní výkon.
