Dvojitý řada stejného průměru čtyřbodové kontaktní koule na zabití ložiska Dodavatelé

Jiangsu Manchen Transmission Technology Co., Ltd. Domov / Produkt / Dvojitý řada stejného průměru čtyřbodové kontaktní koule na zabití ložiska
  • Dvojitý řada stejného průměru čtyřbodové kontaktní koule na zabití ložiska

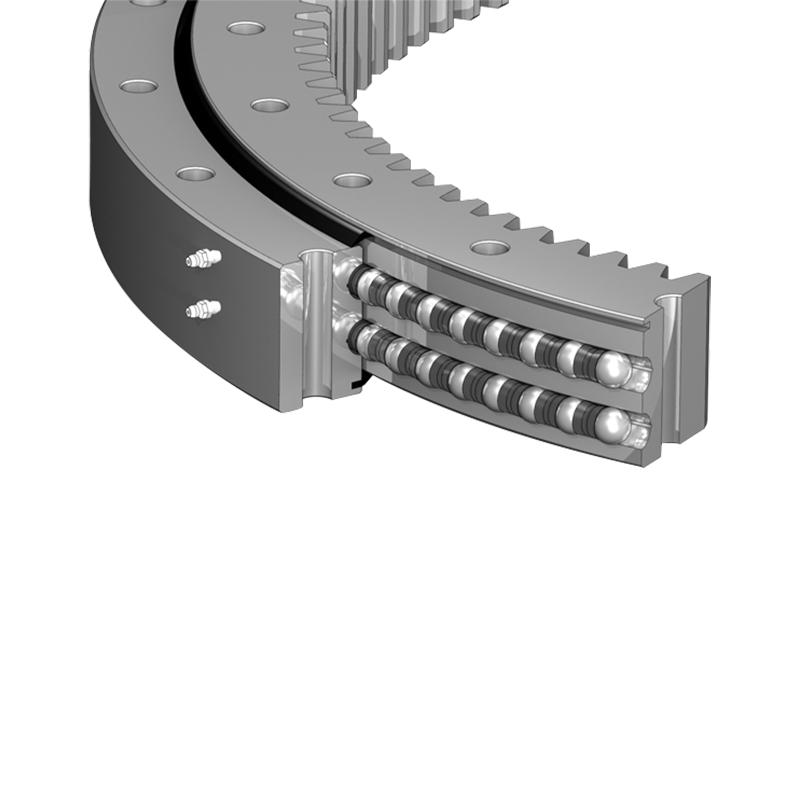

Dvojitý řada stejného průměru čtyřbodové kontaktní koule na zabití ložiska

Čtyřbodové kontaktní kuličky s dvojitou řadou o stejném průměru je charakterizováno jeho válcovacími prvky (koule), které navázaly kontakt s dráhy ve čtyřech bodech a válcovacími prvky s stejným průměrem. Tento design umožňuje ložisku současně odolávat vícesměrným zatížením, včetně axiálních zatížení, radiálních zatížení a naklápěcích momentů. Takový design zajišťuje vysokou rigiditu a stabilitu, takže je vhodný pro aplikace s vysokým zátěží.

Konstrukce koule s dvojitou řadou zvyšuje počet kontaktních bodů, distribuuje zátěž a snižuje tlak na každou ocelovou kouli, čímž se prodlužuje životnost ložiska. Čtyřbodová konfigurace kontaktu jí umožňuje výkonně provádět komplexní zatížení, zejména v aplikacích, které vyžadují současnou multidivárnu zatížení. Kromě toho účinně snižuje výskyt prokluzu válcovacích prvků, zvyšuje tuhost ložiska a zlepšuje jeho stabilitu. Čtyřbodové kontaktní kulové ložisko s dvojitou řadou stejného průměru se vztahuje na vysoce přesné a vysoce reliability, jako jsou stavební stroje (např. Ruce, jeřáby), zařízení pro větrné energie, zdravotnické zařízení a radarové antény. Díky jeho vysoké zatížení a přesnosti z něj činí ideální volbu pro tyto náročné aplikace.

Toto zasunutí ložiska má kompaktní design a snadnou instalaci, což výrazně snižuje celkové požadavky na hmotnost a prostor zařízení. Jeho výkon těsnění účinně zabraňuje vstupu prachu a kontaminantů, což zajišťuje dlouhodobou provozní spolehlivost. Ložisko navíc vyžaduje relativně jednoduchou údržbu; Periodické mazání a inspekce mohou zajistit jeho dlouhodobý stabilní provoz.

Čtyřbodové kontaktní kulové ložisko s dvojitou řadou stejného průměru se vyrábí z oceli s vysokou pevnou slitinou, která podléhá procesům zhášení a temperování, aby se zajistilo jeho mechanické vlastnosti a odolnost proti opotřebení. Raceby a koule jsou přesně obrobené a mleté, což zajišťuje hladkost kontaktních povrchů a těsnost přizpůsobení, což dále zvyšuje nakládací kapacitu ložiska a operační hladkost. Jako profesionální výrobce ložiska zasahujícího se odhodláme poskytovat našim zákazníkům vysoce kvalitní vysoce výkonné produkty. Chcete -li citace, kontaktujte nás.

Kontaktujte nás Jiangsu Manchen Transmission Technology Co., Ltd.

Technické charakteristiky

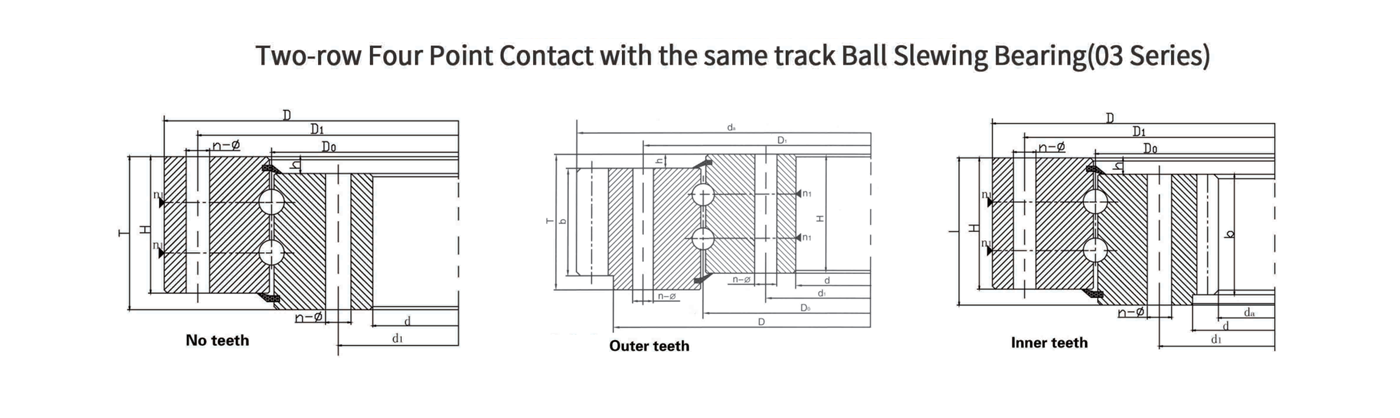

03 Série základních parametrů
Sériové číslo Základní velikost Velikost konfigurace Velikost montáže Strukturální velikost Převodovka Data vnějšího zařízení Údaje o vnitřním zařízení
Žádné zuby Vnější zuby Vnitřní zuby D d T D1 D1 Šroubová díra Šroubová díra n N1 H h b m da Z da Z
Typ 0 Typ 123
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

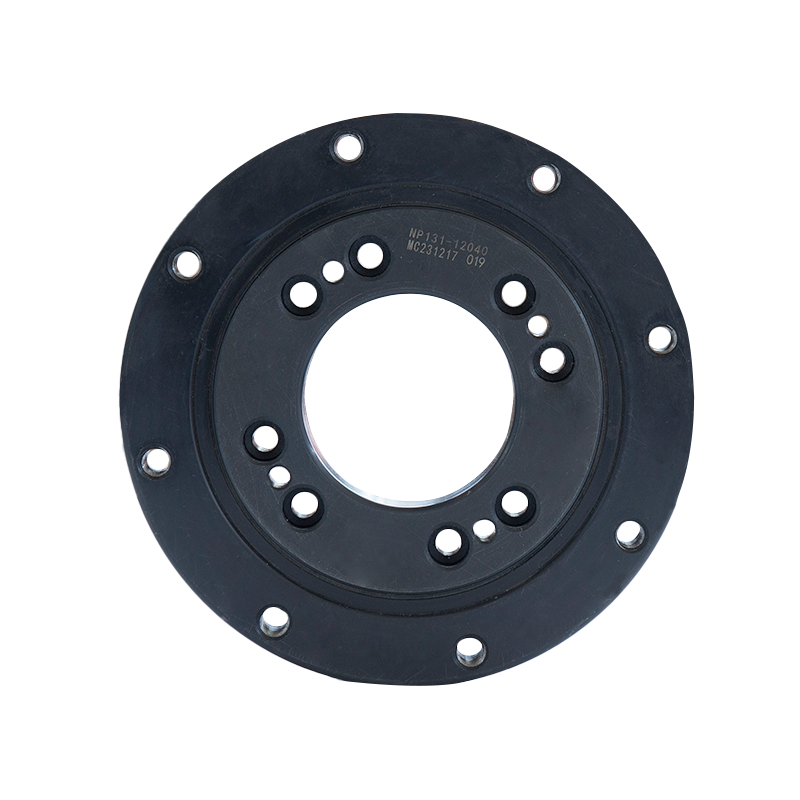

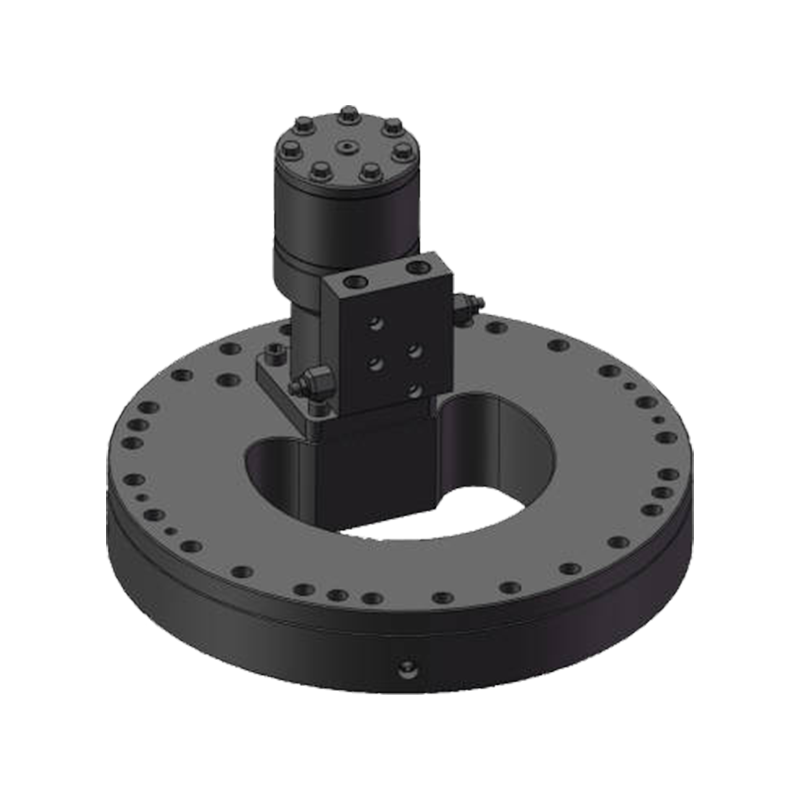

Doporučené produkty

Zůstat v kontaktu

SUBMIT
O nás
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Společnost Jiangsu Manchen Transmission Technology Co., Ltd byla založena v roce 2019. Jsme spolehlivé třířadé roletové zabité ložiska (13 řady) výrobce a dodavatel v Číně. Jsme také profesionálním výrobním podnikem, který integruje design, výzkum a vývoj, výrobu a prodej. Společnost se nachází ve městě Huangtu ve městě Jiangyin, provincie Jiangsu, s velmi pohodlnou dopravou. Společnost má zralé technické podmínky a dobře vybavené vybavení. Jeho výrobky se široce používají v průmyslových robotech, zdravotnických zařízeních, strojírenských strojích, přístavních strojích, zařízení na ochranu životního prostředí, fotovoltaickém průmyslu a dalších oborech. Společnost vždy dodržuje firemní firemní filozofii „nejprve kvalitní spolupráce s oboustranně výhodnou spolupráci“, aby poskytovala vysoce kvalitní služby a spolehlivé produkty pro nové i staré zákazníky. Poskytněte podnikům celou řadu řešení, která jim pomohou zlepšit jejich úroveň řízení a výrobní kapacitu, aby podniky mohly vždy udržovat konkurenceschopnost v tvrdé konkurenci na trhu a dosáhnout rychlého a stabilního rozvoje podniků.

Certifikát Honor
Zprávy
Znalosti produktu

Metoda pro dvoubodové kontaktní kuličky s dvojitým řadou o stejném průměru, které nese axiální a radiální zatížení

Dvojitá řada stejného průměru čtyřbodové kontaktní míčové zasunutí ložisek jsou navrženy tak, aby zvládla axiální i radiální zatížení efektivně. Zde je přehled o tom, jak tato ložiska spravují tato zatížení:
Distribuce a návrh zatížení: Návrh Funkce: Čtyřbodový kontakt: Každý koule v ložisku naváže kontakt s závodníky na čtyřech bodech. Tato konfigurace umožňuje efektivněji kombinované zatížení ložiska, protože kontaktní body distribuují síly přes ložiskovou plochu. Equal-Diameter Balls: Použití kuliček s stejným průměrem zajišťuje jednotné rozdělení zátěže, což snižuje riziko lokalizovaného napětí a zlepšuje celkové schopnosti manipulace s zatížením.
Mechanismy ložiska zatížení: Radiální zatížení: Radiální zatížení je podporováno kontaktními body mezi koulemi a závodníky. Konstrukce ložiska umožňuje míčkům rovnoměrně podporovat tato zatížení přes obvod ložiska, což minimalizuje koncentraci napětí. Oxiální zatížení: Čtyřbodový kontaktní design také umožňuje ložisku podporovat axiální zatížení v obou směrech. Kouče navázaly kontakt s dráhami v úhlu, což jim umožňuje efektivně nést axiální síly. Koule o stejném průměru pomáhají rovnoměrně distribuovat tyto axiální síly přes ložisko.
Operační mechanismy: Manipulace s radiálním zatížením: Kontaktní úhel: Koule jsou uspořádány pod úhlem na závody, což jim umožňuje nést radiální zatížení. Kontaktní úhel je obvykle optimalizován, aby se zajistilo, že radiální zatížení je rovnoměrně distribuováno přes povrch ložiska. Interakce Ball a Raceway: Jak se ložisko otáčí, kuličky se valí podél závodních závodů, což pomáhá distribuovat radiální zatížení napříč více kontaktními body. Tento válcovací pohyb snižuje tření a opotřebení.
Manipulace s axiálním zatížením: Čtyřbodový kontaktní design: Konstrukce čtyřbodového kontaktu umožňuje ložisku efektivně zvládnout axiální zatížení vytvořením více kontaktních bodů, které šíří zátěž. Tento design umožňuje ložisku zvládnout významné axiální síly bez nadměrné deformace nebo opotřebení. Sdílení načtení: kuličky s stejným průměrem v ložisku pomáhají při sdílení axiálního zatížení rovnoměrně přes celé ložisko. Tato schopnost sdílení zátěže zvyšuje stabilitu ložiska a snižuje riziko lokalizovaného stresu.
Výhody návrhu s dvojitou řadou: Zvýšená zatížení: Návrh dvojité řady poskytuje větší kontaktní oblast ve srovnání s ložisky s jednou řadou, což zvyšuje celkovou zatížení. Díky tomu je ložisko vhodné pro aplikace s vysokými požadavky na axiální a radiální zatížení. Vylepšená stabilita: Konfigurace s dvojitou řadou zvyšuje stabilitu ložiska rovnoměrněji distribucí zátěže. Tato stabilita pomáhá při snižování vibrací a zlepšování celkového výkonu ložiska. Redukovaná deformace: rovnoměrná distribuce zatížení pomáhá minimalizovat deformaci a opotřebení, což prodlužuje životnost ložiska.
Úvahy o aplikaci: Kritéria výběru: Požadavky na zatížení: Při výběru čtyřbodového počtu kontaktních míčových ložisek o stejném průměru s dvojitou řadou je důležité zvážit maximální axiální a radiální zatížení, které ložisko zažívá v jeho aplikaci. Operační podmínky: Výkon ložiska může být ovlivněn provozními podmínkami, jako je teplota, rychlost a faktory prostředí. Zajistěte, aby ložisko bylo navrženo tak, aby tyto podmínky efektivně zvládlo.
Instalace a údržba: Správná instalace: Správná instalace je zásadní pro optimální distribuci zatížení a výkon ložiska. Ujistěte se, že ložisko je správně zarovnáno a aby montážní povrchy byly čisté a bez trosek. Pravidelná údržba: Pravidelná kontrola a údržba je nezbytná pro zajištění efektivně efektivně. To zahrnuje kontrolu příznaků opotřebení, zajištění správného mazání a okamžité řešení jakýchkoli problémů.
Čtyřbodové kontaktní kulové ložisko s dvojitou řadou stejného průměru je navrženo tak, aby zpracovávalo axiální i radiální zatížení prostřednictvím svých jedinečných konstrukčních funkcí a operačních mechanismů. Použitím čtyřbodových kontaktů a míčků stejného průměru dosahuje ložiska efektivní rozdělení zátěže, zvýšenou zatížení a zlepšenou stabilitu. Správný výběr, instalace a údržba jsou klíčem k zajištění optimálního výkonu a dlouhověkosti ložiska v různých aplikacích.

Záruční a podpůrné služby poskytované dvojitou řadou stejného průměru Čtyři bodové kontaktní ložiska zabijáků

Záruční a podpůrné služby pro Dvojitá řada stejného průměru čtyřbodové kontaktní míčové zasunutí ložisek jsou zásadní pro zajištění spolehlivosti ložisek během jejich životnosti. Tyto služby obvykle zahrnují různé aspekty související s zajištění kvality produktu, zákaznickou podporu a údržbu. Zde je přehled o tom, co lze očekávat:
Pokrytí záruky: Typické podmínky záruky: Doba trvání: Záruky na dvojitou řadu stejného průměru čtyřbodové kontaktní ložiska s kuličkovými míči se obvykle pohybují od 1 do 3 let, v závislosti na výrobci a specifickém produktu. Společnost záruky obecně pokrývají vady v materiálech a zpracování. To zahrnuje problémy, jako jsou vady výroby, nesprávné tepelné zpracování nebo selhání materiálu. Exkluze: Společné vyloučení může zahrnovat poškození způsobené nesprávnou instalací, zneužití, zanedbávání, nedostatek údržby nebo vnější faktory, jako jsou podmínky prostředí nebo náhodné dopady.
Proces nároku: Dokumentace: Abychom si mohli nárokovat záruku, zákazníci obvykle musí poskytnout doklad o nákupu, podrobné informace o vadě a potenciálně fotografií nebo vzorků vadného ložiska. Inspekce: Výrobce může vyžadovat, aby byl ložisko kontrolováno nebo vráceno pro analýzu, aby určila příčinu příčiny a ověření zárubního nároku.
Technická podpora: Předprodeje Podpora: Výběr produktu: Pomoc s výběrem příslušného modelu ložiska založený na požadavcích na aplikaci, podmínkách zatížení a provozního prostředí. Technické specifikace: Poskytování podrobných technických informací a specifikací, které pomáhají zákazníkům přijímat informované rozhodnutí. Podpora: Instalační pokyny: Poskytování pokynů nebo zdrojů pro správnou instalaci a zarovnání doručení k zajištění optimálního výkonu a longevity.
Odstraňování problémů: Poskytování podpory pro diagnostiku a řešení problémů souvisejících s výkonem nesoucího, včetně abnormálních zvuků, nadměrného opotřebení nebo provozních problémů. Poradenství: Nabízení doporučení ohledně údržby, plánů mazání a inspekční rutiny pro prodloužení životnosti.
Služba zákazníka: Doba odezvy: Dotazy a požadavky na podporu: Okamžitá odpověď na dotazy zákazníka a požadavky na podporu, často v rámci určeného časového rámce (např. 24-48 hodin). Kanály poskytující služby: Komunikace: Podpora může být poskytována prostřednictvím různých kanálů, včetně telefonu, e-mailu nebo online chatu.
Podpora na místě: V některých případech může být k dispozici podpora nebo terénní služba na místě, zejména pro složité problémy nebo rozsáhlé instalace.
Školení a zdroje: Vzdělávací zdroje: Dokumentace: Poskytování podrobných produktů produktu, instalační průvodce a instrukce údržby. Programy programů: Nabízení školení nebo workshopů pro zákazníky a distributory o správné instalaci, údržbě a odstraňování problémů. Zdroje: Webové a portály: Přístup k online zdrojům, jako jsou technické články, FAQ, FAQ a videouktory a poskytování videí a poskytující pomoci a poskytujícím programy a poskytujícím programy a poskytujícím programům a poskytujícím problémům a poskytujícím problémům a nejlepšími praktikami.
Náhradní a opravárenské služby: Výměna: Zásady nahrazení: Pokud je shledáno, že ložisko je podle záruky vadné, může výrobce poskytnout náhradní ložisko bez dodatečných nákladů. Časy: Informace o dodacích lhůtách pro náhradní ložiska a proces jejich objednávání. časy.
Zajištění kvality: Kontrola kvality: Inspekční postupy: Informace o opatřeních kontroly kvality použité během výroby k zajištění toho, aby ložiska splňovala specifikované standardy. Ocertifikace: Poskytování podrobností o příslušných průmyslových osvědčeních nebo standardech, které ložiska odpovídají.
Záruční a podpůrné služby pro čtyřbodové kontaktní míčové ložiska s dvojitou řadou stejného průměru jsou navrženy tak, aby zajistily spokojenost zákazníka a spolehlivost produktu. Obvykle zahrnují pokrytí vad, technickou podporu, pokyny pro instalaci, poradenství v údržbě a přístup ke vzdělávacím zdrojům. Porozumění těmto službám pomáhá zákazníkům přijímat informovaná rozhodnutí a zajišťuje, aby získali nezbytnou podporu v průběhu života ložiska.
