Průmyslové otočné kruhy: Neopěvovaní hrdinové těžké rotace

Ve světě průmyslových strojů, kde se masivní břemena setkávají s přesným pohybem, je kritickým faktorem jedna součást: Průmyslové otočné ložisko . Daleko víc než jen jednoduché ložisko je to robustní, rotační páteř, která umožňuje jeřábům se houpat, bagrem kopat, větrným turbínám sledovat vítr a radarovým polím skenovat horizont. Tyto vysoce zkonstruované kroužky jsou tichými tahouny usnadňujícími plynulou, kontrolovanou rotaci při extrémním zatížení a drsných podmínkách.

Beyond Basic Ložiska: Definování otočného kroužku

Průmyslový otočný kroužek (také známý jako otočné ložisko, otočné ložisko nebo otočné ložisko) je valivé ložisko velkého průměru určené k manipulaci zároveň :

• Axiální zatížení: Síly působící rovnoběžně s osou otáčení (jako hmotnost jeřábového výložníku).

• Radiální zatížení: Síly působící kolmo k ose (jako vítr tlačící do strany na gondolu turbíny).

• Převratné momenty: Forces that tend to tip or tilt the structure (a major challenge in applications like excavators or heavy lifters).

Na rozdíl od menších ložisek jsou otočné kroužky obvykle vyráběny na zakázku nebo jsou vybírány z rozsáhlých katalogů, aby odpovídaly specifickému zatížení, velikosti, prostředí a požadavkům na montáž. Integrují se přímo do konstrukce stroje a často samy slouží jako primární konstrukční prvek.

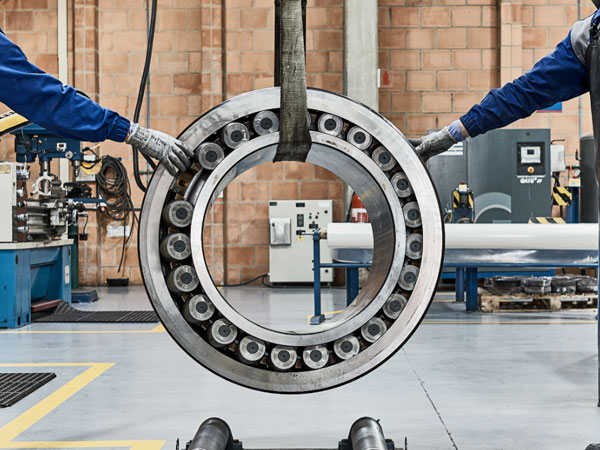

Anatomie a funkce jádra

I když se design liší, klíčové prvky definují průmyslové otočné kroužky:

1. Prsteny: Dva soustředné kroužky (vnitřní a vnější), obvykle vyrobené z vysoce pevné, kované legované oceli. Jeden kroužek má obvykle ozubení (vnitřní nebo vnější) integrované pro hnací mechanismy.

2. Valivé prvky: Kuličky nebo válečky (válcové nebo kuželové), které přenášejí zatížení mezi kroužky. Uspořádání určuje typ ložiska a jeho schopnosti přenášet zatížení.

3. Dráhy: Precizně opracované drážky na kroužcích, kde se pohybují valivá tělesa. Tepelné zpracování (indukční kalení) zajišťuje trvanlivost.

4. těsnění: Rozhodující pro vyloučení kontaminantů (prach, voda, písek) a udržení mazání. Existuje několik možností těsnění pro různá prostředí.

5. Mazací systém: Mazací fitinky a kanály zajišťují správné mazání valivých těles a oběžných drah pro dlouhou životnost a hladký provoz. Běžné jsou centralizované systémy automatického mazání.

6. Montážní otvory: Vzor závitových nebo hladkých otvorů na obou kroužcích pro bezpečné přišroubování k nosným a rotačním konstrukcím stroje.

Dominantní typy: Přizpůsobení designu zatížení

Dvě nejrozšířenější konfigurace jsou:

1. Jednořadé čtyřbodové kontaktní kuličkové ložisko:

   • Struktura: Jedna řada kuliček běžících v gotickém oblouku.

   • Schopnost: Vynikající při současném zvládání kombinovaných axiálních, radiálních a momentových zatížení. Vysoce kompaktní provedení.

   • Ideální pro: Střední zatížení, aplikace vyžadující kompaktnost (jeřáby, lehká rypadla, točny pro manipulaci s materiálem, lékařské skenery).

2. Křížové válečkové ložisko:

   • Struktura: Dvě sady válcových válečků uspořádaných kolmo (zkřížených) mezi kroužky. Válce střídají směr.

   • Schopnost: Vynikající tuhost a velmi vysoká momentová zatížitelnost díky liniovému kontaktu válečků. Efektivně zvládá vysoké axiální a momentové zatížení.

   • Ideální pro: Vysoce přesné aplikace, velmi vysoké momentové zatížení, situace vyžadující maximální tuhost (těžká rypadla, robotická ramena, přesné točny, tunelové vrtačky, velké radarové podstavce).

Mezi další varianty patří Double-Row Ball, Three-Row Roller (pro extrémně vysoké zatížení) a specializované konstrukce.

Kam se obracejí: Kritické průmyslové aplikace

Otočné kroužky jsou nepostradatelné v těžkém průmyslu:

1. Stavebnictví a těžba:

   • Bagry (kyv výložníku, rotace domu)

   • Mobilní jeřáby (kyv výložníku, rotace horní konstrukce)

   • Věžové jeřáby (otočení výložníku a protivýložníku)

   • Čerpadla na beton (kloubový výložník)

   • Důlní lopaty a vlečné šňůry

2. Větrná energie:

   • Systémy vybočení: Otočení celé gondoly proti větru.

   • Pitch Systems: Nastavení úhlu jednotlivých lopatek (menší kroužky).

3. Manipulace s materiálem:

   • Přístavní jeřáby (Ship-to-Shore, RTG)

   • Stohovač/Reclaimers

   • Rotační vysokozdvižné vozíky a sběrače objednávek

   • Točny pro automatické skladování

4. Obrana a letectví:

   • Podstavce pro radary a satelitní paraboly

   • Věže raketometů

   • Dělové věže

   • Letecké nákladní nakladače

5. Průmyslové stroje:

   • Svařovací polohovadla a manipulátory

   • Indexovací stoly (CNC, montáž)

   • Robotická ramena (těžké klouby)

   • Lékařské zobrazovací zařízení (CT, PET skenery)

   • Zařízení pro balení a zpracování

Klíčové specifikace a faktory výběru

Výběr správného otočného kroužku je prvořadý pro bezpečnost, výkon a dlouhou životnost. Mezi kritické faktory patří:

• Hodnocení zatížení: Dynamické a statické axiální, radiální a momentové kapacity (obvykle definované podle ISO 281 nebo podobné).

• Ztuhlost: Odolnost proti deformaci při zatížení (zásadní pro přesnost).

• Specifikace převodovky: Modul, počet zubů, stupeň přesnosti (pokud je poháněn).

• Velikost a rozměry: Průměr otvoru, celková výška, kružnice šroubu.

• Materiál a tvrzení: Třída oceli, tvrdost oběžné dráhy (např. HRC 58-62).

• těsnění: Krytí IP (Ingress Protection), kompatibilita materiálu těsnění.

• Mazání: Typ, intervaly, metoda (ruční, automatické mazání).

• Podmínky prostředí: Teplotní rozsah, vystavení prachu, vodě, chemikáliím, solné mlze.

• Montáž: Návrh rozhraní, požadavky na šrouby, úvahy o předpětí.

• certifikace: Standardy specifické pro dané odvětví (např. DNV-GL pro offshore, AGMA pro ozubená kola).

Budoucnost rotace: Trendy v technologii otočných prstenců

Inovace stále posouvají hranice:

• Pokročilé materiály a nátěry: Zlepšená odolnost proti opotřebení, ochrana proti korozi a únavová životnost.

• Integrované snímání (IoT): Ložiska vybavená senzory pro sledování vibrací, teploty, zatížení a mazání, umožňující prediktivní údržbu.

• Vylepšená řešení těsnění: Vylepšené materiály a provedení pro delší životnost v extrémních prostředích (hlubinná těžba, offshore).

• Odlehčení: Optimized designs using finite element analysis (FEA) and advanced materials to reduce weight without sacrificing strength.

• Zvýšená přesnost: Pro náročné aplikace, jako je robotika a vysoce přesná výroba.

• Zaměření na udržitelnost: Delší životnost, repasovací programy a ekologická maziva.

Závěr: Pivotal Point

Průmyslové otočné kroužky jsou více než jen komponenty; jsou základními otočnými body, na kterých spoléhají obrovské síly a kritické pohyby. Jejich robustní design, precizní konstrukce a naprostá nosnost je činí nenahraditelnými při výrobě těžkých strojů, které staví náš svět, generují čistou energii a plní náročné průmyslové úkoly. Pochopení jejich typů, schopností a kritérií výběru je zásadní pro inženýry i operátory. Vzhledem k tomu, že stroje rostou větší, chytřejší a fungují v drsnějších prostředích, nepřetržitý vývoj technologie otočných prstenců zajišťuje, že zůstávají spolehlivým a rotačním základem moderního průmyslu. Při specifikaci pro těžkou rotaci není výběr správného otočného kroužku pouze technickým rozhodnutím – je to závazek k bezpečnosti, spolehlivosti a provoznímu úspěchu.
